Tutoriel fabrication de plaquettes
Salut,
Pour ceux qui aimeraient fabriquer leur propres plaquettes avec assez peu d'outils, voici un petit tuto sans prétention.
Chacun peut améliorer la technique, et toutes astuces seront les bienvenues parce que je suis amateur et non armurier/monteur sur bois.
Les machines seront:
Une perceuse à colonne;
Une ponceuse à bande avec différents grains ( 60, 150,240 et 400 )
Un polissoir.
Il faut une mèche de 6, des fraises à lamer faites maison, pas mal d'abrasifs de bonne qualité et de grains différents ( là du SIA en 320, 400, 600 et 1000 ), des serre-joints, un pied à coulisse, une pointe à tracer, un rapporteur d'angle, et différents outils visibles sur les photos.
Un gabarit en acier est utile, il permet de travailler en symétrie les deux plaquettes en même temps. Il est fait en xc75, 3 mm. L'entraxe entre les vis doit être précis.
Cette fois, j'avais en tête d'insérer une bande tricolore dans le bois. C'est un test pour le fun et apprendre une difficulté supp.
Le bois est de l'ébène noir.
Les matériaux brut:
La bande tricolore est faite avec de la fibre utilisée en coutellerie.
Découpe, collage à l'époxy sous serre-joints et cornière alu préalablement frottée à la paraffine pour décoller facilement.
Bon, vous verrez plus tard que ça a merdouillé mais à ce moment là, je ne pouvais pas le voir
![Tutoriel fabrication de plaquettes Img_2915](https://i.servimg.com/u/f82/15/97/81/53/img_2915.jpg)
![Tutoriel fabrication de plaquettes Img_2914](https://i.servimg.com/u/f82/15/97/81/53/img_2914.jpg)
![Tutoriel fabrication de plaquettes Img_2913](https://i.servimg.com/u/f82/15/97/81/53/img_2913.jpg)
Pour ceux qui aimeraient fabriquer leur propres plaquettes avec assez peu d'outils, voici un petit tuto sans prétention.
Chacun peut améliorer la technique, et toutes astuces seront les bienvenues parce que je suis amateur et non armurier/monteur sur bois.
![biere](/users/1114/12/89/89/smiles/786768.gif)
Les machines seront:
Une perceuse à colonne;
Une ponceuse à bande avec différents grains ( 60, 150,240 et 400 )
Un polissoir.
Il faut une mèche de 6, des fraises à lamer faites maison, pas mal d'abrasifs de bonne qualité et de grains différents ( là du SIA en 320, 400, 600 et 1000 ), des serre-joints, un pied à coulisse, une pointe à tracer, un rapporteur d'angle, et différents outils visibles sur les photos.
Un gabarit en acier est utile, il permet de travailler en symétrie les deux plaquettes en même temps. Il est fait en xc75, 3 mm. L'entraxe entre les vis doit être précis.
Cette fois, j'avais en tête d'insérer une bande tricolore dans le bois. C'est un test pour le fun et apprendre une difficulté supp.
Le bois est de l'ébène noir.
Les matériaux brut:
La bande tricolore est faite avec de la fibre utilisée en coutellerie.
Découpe, collage à l'époxy sous serre-joints et cornière alu préalablement frottée à la paraffine pour décoller facilement.
Bon, vous verrez plus tard que ça a merdouillé mais à ce moment là, je ne pouvais pas le voir
![vner](/users/1114/12/89/89/smiles/224994.gif)
![Tutoriel fabrication de plaquettes Img_2915](https://i.servimg.com/u/f82/15/97/81/53/img_2915.jpg)
![Tutoriel fabrication de plaquettes Img_2914](https://i.servimg.com/u/f82/15/97/81/53/img_2914.jpg)
![Tutoriel fabrication de plaquettes Img_2913](https://i.servimg.com/u/f82/15/97/81/53/img_2913.jpg)
ErDef- Membre confirmé
- Messages : 327
Date d'inscription : 24/02/2018
Re: Tutoriel fabrication de plaquettes
La suite:
On obtient ça après dressage des faces internes des plaquettes ( important sinon ça ne plaque pas bien sur la carcasse )
![Tutoriel fabrication de plaquettes Img_2916](https://i.servimg.com/u/f82/15/97/81/53/img_2916.jpg)
Découpe oblique et collage.
![Tutoriel fabrication de plaquettes Img_2917](https://i.servimg.com/u/f82/15/97/81/53/img_2917.jpg)
![Tutoriel fabrication de plaquettes Img_2919](https://i.servimg.com/u/f82/15/97/81/53/img_2919.jpg)
![Tutoriel fabrication de plaquettes Img_2918](https://i.servimg.com/u/f82/15/97/81/53/img_2918.jpg)
Perçage alésage des vis et lamage pour le bushing avec des fraises maison. A ce stade les faces internes et externes sont parallèles et à environ 8/9 mm d'épaisseur.
![Tutoriel fabrication de plaquettes Img_2920](https://i.servimg.com/u/f82/15/97/81/53/img_2920.jpg)
![Tutoriel fabrication de plaquettes Img_2921](https://i.servimg.com/u/f82/15/97/81/53/img_2921.jpg)
Détourage avec la ponceuse à bande, gros grain. Poinçon apposé.
![Tutoriel fabrication de plaquettes Img_2922](https://i.servimg.com/u/f82/15/97/81/53/img_2922.jpg)
![Tutoriel fabrication de plaquettes Img_2924](https://i.servimg.com/u/f82/15/97/81/53/img_2924.jpg)
![Tutoriel fabrication de plaquettes Img_2923](https://i.servimg.com/u/f82/15/97/81/53/img_2923.jpg)
Travail sur l'encoche inférieure:
![Tutoriel fabrication de plaquettes Img_2925](https://i.servimg.com/u/f82/15/97/81/53/img_2925.jpg)
![Tutoriel fabrication de plaquettes Img_2927](https://i.servimg.com/u/f82/15/97/81/53/img_2927.jpg)
![Tutoriel fabrication de plaquettes Img_2926](https://i.servimg.com/u/f82/15/97/81/53/img_2926.jpg)
On obtient ça après dressage des faces internes des plaquettes ( important sinon ça ne plaque pas bien sur la carcasse )
![Tutoriel fabrication de plaquettes Img_2916](https://i.servimg.com/u/f82/15/97/81/53/img_2916.jpg)
Découpe oblique et collage.
![Tutoriel fabrication de plaquettes Img_2917](https://i.servimg.com/u/f82/15/97/81/53/img_2917.jpg)
![Tutoriel fabrication de plaquettes Img_2919](https://i.servimg.com/u/f82/15/97/81/53/img_2919.jpg)
![Tutoriel fabrication de plaquettes Img_2918](https://i.servimg.com/u/f82/15/97/81/53/img_2918.jpg)
Perçage alésage des vis et lamage pour le bushing avec des fraises maison. A ce stade les faces internes et externes sont parallèles et à environ 8/9 mm d'épaisseur.
![Tutoriel fabrication de plaquettes Img_2920](https://i.servimg.com/u/f82/15/97/81/53/img_2920.jpg)
![Tutoriel fabrication de plaquettes Img_2921](https://i.servimg.com/u/f82/15/97/81/53/img_2921.jpg)
Détourage avec la ponceuse à bande, gros grain. Poinçon apposé.
![Tutoriel fabrication de plaquettes Img_2922](https://i.servimg.com/u/f82/15/97/81/53/img_2922.jpg)
![Tutoriel fabrication de plaquettes Img_2924](https://i.servimg.com/u/f82/15/97/81/53/img_2924.jpg)
![Tutoriel fabrication de plaquettes Img_2923](https://i.servimg.com/u/f82/15/97/81/53/img_2923.jpg)
Travail sur l'encoche inférieure:
![Tutoriel fabrication de plaquettes Img_2925](https://i.servimg.com/u/f82/15/97/81/53/img_2925.jpg)
![Tutoriel fabrication de plaquettes Img_2927](https://i.servimg.com/u/f82/15/97/81/53/img_2927.jpg)
![Tutoriel fabrication de plaquettes Img_2926](https://i.servimg.com/u/f82/15/97/81/53/img_2926.jpg)
ErDef- Membre confirmé
- Messages : 327
Date d'inscription : 24/02/2018
Re: Tutoriel fabrication de plaquettes
Traçage des lignes courbes, matière enlevée au grain 60 puis 150.
Là, un défaut de collage apparait sur la plaquette gauche, les fibres colorées sont mal jointes..Arghhh![zomby](/users/1114/12/89/89/smiles/178893.gif)
Tant pis, ça fait partie de l'apprentissage
![Tutoriel fabrication de plaquettes Img_2928](https://i.servimg.com/u/f82/15/97/81/53/img_2928.jpg)
Traçage et ébauche du biseau inférieur ( délicat, à main levée sur la ponceuse qui ne pardonne rien )
![Tutoriel fabrication de plaquettes Img_2930](https://i.servimg.com/u/f82/15/97/81/53/img_2930.jpg)
![Tutoriel fabrication de plaquettes Img_2929](https://i.servimg.com/u/f82/15/97/81/53/img_2929.jpg)
Là, un défaut de collage apparait sur la plaquette gauche, les fibres colorées sont mal jointes..Arghhh
![zomby](/users/1114/12/89/89/smiles/178893.gif)
Tant pis, ça fait partie de l'apprentissage
![mdr](/users/1114/12/89/89/smiles/567616.gif)
![Tutoriel fabrication de plaquettes Img_2928](https://i.servimg.com/u/f82/15/97/81/53/img_2928.jpg)
Traçage et ébauche du biseau inférieur ( délicat, à main levée sur la ponceuse qui ne pardonne rien )
![Tutoriel fabrication de plaquettes Img_2930](https://i.servimg.com/u/f82/15/97/81/53/img_2930.jpg)
![Tutoriel fabrication de plaquettes Img_2929](https://i.servimg.com/u/f82/15/97/81/53/img_2929.jpg)
ErDef- Membre confirmé
- Messages : 327
Date d'inscription : 24/02/2018
Re: Tutoriel fabrication de plaquettes

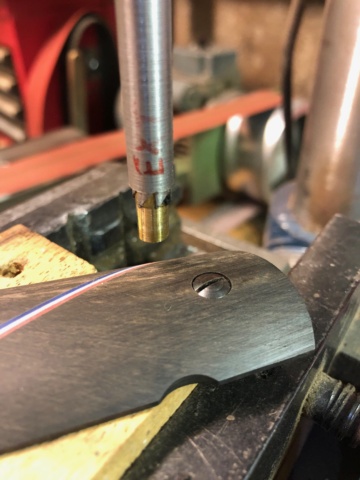

Lamage pour la tête de vis, pas le même que le précédent. Deux fraises à faire.
L'encoche pour l"éjecteur a été faite avant.
![Tutoriel fabrication de plaquettes Img_2931](https://i.servimg.com/u/f82/15/97/81/53/img_2931.jpg)

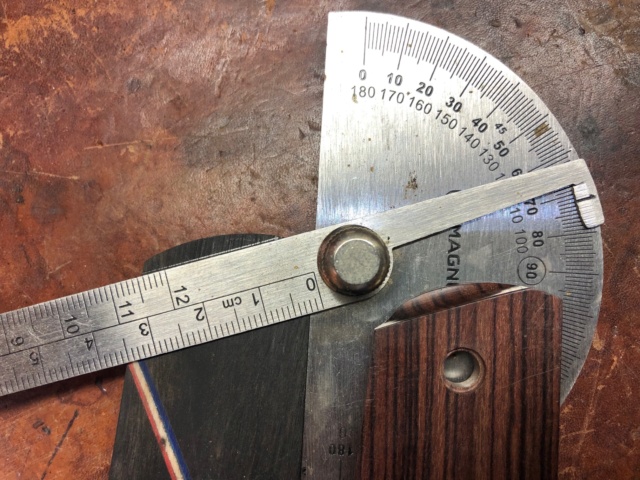

Traçage encoche du logement de ressort sur la plaquette gauche et zouiippp, amorçage par un plat et ensuite rezouiiippp avec une lime à affuter les chaines de tronçonneuse.
On lime un peu, on vérifie sur la carcasse, on lime un peu, on.... bref, vous avez compris
![Tutoriel fabrication de plaquettes Img_2934](https://i.servimg.com/u/f82/15/97/81/53/img_2934.jpg)
![Tutoriel fabrication de plaquettes Img_2933](https://i.servimg.com/u/f82/15/97/81/53/img_2933.jpg)
![Tutoriel fabrication de plaquettes Img_2932](https://i.servimg.com/u/f82/15/97/81/53/img_2932.jpg)
L'encoche pour l"éjecteur a été faite avant.
![Tutoriel fabrication de plaquettes Img_2931](https://i.servimg.com/u/f82/15/97/81/53/img_2931.jpg)
Traçage encoche du logement de ressort sur la plaquette gauche et zouiippp, amorçage par un plat et ensuite rezouiiippp avec une lime à affuter les chaines de tronçonneuse.
On lime un peu, on vérifie sur la carcasse, on lime un peu, on.... bref, vous avez compris
![clown](https://2img.net/i/fa/i/smiles/icon_clown.png)
![Tutoriel fabrication de plaquettes Img_2934](https://i.servimg.com/u/f82/15/97/81/53/img_2934.jpg)
![Tutoriel fabrication de plaquettes Img_2933](https://i.servimg.com/u/f82/15/97/81/53/img_2933.jpg)
![Tutoriel fabrication de plaquettes Img_2932](https://i.servimg.com/u/f82/15/97/81/53/img_2932.jpg)
ErDef- Membre confirmé
- Messages : 327
Date d'inscription : 24/02/2018
Re: Tutoriel fabrication de plaquettes

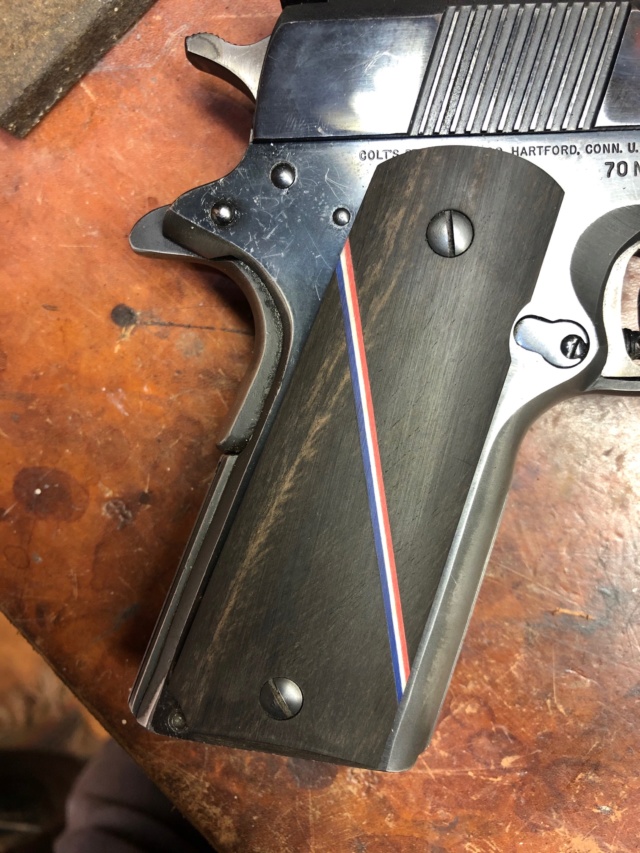

Avant d'attaquer le ponçage semi-finition ( 320 et 600 ) et la finition au 1000, vérification sur la carcasse que tout est ok:

A part ce p%@#tain de collage qui merdoie, ça va.
![Tutoriel fabrication de plaquettes Img_2936](https://i.servimg.com/u/f82/15/97/81/53/img_2936.jpg)
![Tutoriel fabrication de plaquettes Img_2935](https://i.servimg.com/u/f82/15/97/81/53/img_2935.jpg)
Ponçages a mano: Faut plus voir de rayures, même pitites parce qu'elles font ressortir au polissage et qu'il faut recommencer au 600 mini...
A ce moment, un agent perturbateur qui dort dans l'atelier est venu réclamer sa dose de calins... P'tit con fout'l'camp bordel
![Tutoriel fabrication de plaquettes Img_2938](https://i.servimg.com/u/f82/15/97/81/53/img_2938.jpg)
![Tutoriel fabrication de plaquettes Img_2937](https://i.servimg.com/u/f82/15/97/81/53/img_2937.jpg)
A part ce p%@#tain de collage qui merdoie, ça va.
![Tutoriel fabrication de plaquettes Img_2936](https://i.servimg.com/u/f82/15/97/81/53/img_2936.jpg)
![Tutoriel fabrication de plaquettes Img_2935](https://i.servimg.com/u/f82/15/97/81/53/img_2935.jpg)
Ponçages a mano: Faut plus voir de rayures, même pitites parce qu'elles font ressortir au polissage et qu'il faut recommencer au 600 mini...
A ce moment, un agent perturbateur qui dort dans l'atelier est venu réclamer sa dose de calins... P'tit con fout'l'camp bordel
![haha](/users/1114/12/89/89/smiles/897713.gif)
![Tutoriel fabrication de plaquettes Img_2938](https://i.servimg.com/u/f82/15/97/81/53/img_2938.jpg)
![Tutoriel fabrication de plaquettes Img_2937](https://i.servimg.com/u/f82/15/97/81/53/img_2937.jpg)
ErDef- Membre confirmé
- Messages : 327
Date d'inscription : 24/02/2018
ErDef- Membre confirmé
- Messages : 327
Date d'inscription : 24/02/2018
LUCKY JOHNS, Okinawa13, Tomotor1911, SSG3000 et lrayssiguier aiment ce message
Re: Tutoriel fabrication de plaquettes
Good job !!!!!!!!!!!!!!!
Lawman- Membre d'honneur
- Messages : 822
Date d'inscription : 02/03/2011
Re: Tutoriel fabrication de plaquettes
Bon, à vous de jouer maintenant.
Suis dispo pour des questions éventuelles, c'est du partage![biere](/users/1114/12/89/89/smiles/786768.gif)
Suis dispo pour des questions éventuelles, c'est du partage
![biere](/users/1114/12/89/89/smiles/786768.gif)
ErDef- Membre confirmé
- Messages : 327
Date d'inscription : 24/02/2018
Re: Tutoriel fabrication de plaquettes
Sacré boulot quand même bravo et beau retour en tuto
![plose](/users/1114/12/89/89/smiles/123167.gif)
![hlo](/users/1114/12/89/89/smiles/616373.gif)
Vmax666- Administrateur
- Messages : 5794
Date d'inscription : 06/12/2010
Re: Tutoriel fabrication de plaquettes
Bluffant, comme pratiquement à chaque fois que les étapes de réalisation sont détaillées,
Chapeau les Artisans
![cool](/users/1114/12/89/89/smiles/176550.gif)
Chapeau les Artisans
![respect](/users/1114/12/89/89/smiles/462258.gif)
![cool](/users/1114/12/89/89/smiles/176550.gif)
Le Dabe- Membre platinum
- Messages : 23463
Date d'inscription : 25/05/2015
Re: Tutoriel fabrication de plaquettes
Je suis toujours admiratif des réalisations magnifiques de ces passionnés et virtuoses du travail manuel.
BRAVO !
BRAVO !
*Gilles*- Membre bronze
- Messages : 4986
Date d'inscription : 21/10/2018
Re: Tutoriel fabrication de plaquettes
Très soignés tes plaquettes, superbe travail.
leone- Membre confirmé
- Messages : 92
Date d'inscription : 15/07/2019
Re: Tutoriel fabrication de plaquettes
Allez plus qu'a refaire le bronzage de ton arme !
laurentsix- Membre d'honneur
- Messages : 872
Date d'inscription : 25/07/2015
Re: Tutoriel fabrication de plaquettes
laurentsix a écrit:Allez plus qu'a refaire le bronzage de ton arme !
Yeap, j’y pense de temps en temps. Il le mériterait...
Un petit devis par Sds et à voir
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Bon, il tire droit. C’est déjà pas mal et la découverte de cette munition est...addictive
![Twisted Evil](https://2img.net/i/fa/i/smiles/icon_twisted.gif)
ErDef- Membre confirmé
- Messages : 327
Date d'inscription : 24/02/2018
Re: Tutoriel fabrication de plaquettes
Beaucoup de patience et de minutie ...je suis admiratif devant ce genre de travail..![:clap: 👏](https://cdn.jsdelivr.net/emojione/assets/png/1f44f.png?v=2.2.7)
![:clap: 👏](https://cdn.jsdelivr.net/emojione/assets/png/1f44f.png?v=2.2.7)
![:clap: 👏](https://cdn.jsdelivr.net/emojione/assets/png/1f44f.png?v=2.2.7)
![:clap: 👏](https://cdn.jsdelivr.net/emojione/assets/png/1f44f.png?v=2.2.7)
chouettou- Membre confirmé
- Messages : 487
Date d'inscription : 15/07/2014
philippe76- Membre confirmé
- Messages : 92
Date d'inscription : 17/01/2017
Re: Tutoriel fabrication de plaquettes
![coucou2](/users/1114/12/89/89/smiles/368938.gif)
Mikecp- Grand druide du 1911
- Messages : 5708
Date d'inscription : 20/09/2014
Re: Tutoriel fabrication de plaquettes
super tuto , bravo pour les détails et merci pour le partage , ça donne envie d'essayer (surement pas avec la même réussite pour ce qui me concerne , mais pourquoi pas )
en tout cas bravo![plose](/users/1114/12/89/89/smiles/123167.gif)
en tout cas bravo
![plose](/users/1114/12/89/89/smiles/123167.gif)
aza09- Membre bronze
- Messages : 1061
Date d'inscription : 14/05/2014
Re: Tutoriel fabrication de plaquettes
Beau boulot, merci du partage ![coucou2](/users/1114/12/89/89/smiles/368938.gif)
![coucou2](/users/1114/12/89/89/smiles/368938.gif)
Mot57- Membre confirmé
- Messages : 133
Date d'inscription : 06/02/2019
Re: Tutoriel fabrication de plaquettes
Superbe démonstration d'un travail méticuleux et de grande qualité. - B R A V O *********
ch67- Membre confirmé
- Messages : 375
Date d'inscription : 07/08/2018
PYTHON44- Membre confirmé
- Messages : 441
Date d'inscription : 02/10/2017
Re: Tutoriel fabrication de plaquettes
Bonjour, je déterre le post parce-que je voudrais également fabriquer des plaquettes pour mon 1911. (j'ai fait mon gabarit acier)
Question pour ErDef, comment avez vous fait pour faire l'arrondi des plaquettes le long de celles-ci?
A partir de la 3ème série de photo (message de 12h59) les plaquettes sont arrondies. Sur les photos d'avant, les plaquettes sont encore "carrée".
L'opération n'est pas décrite et me semble assez délicate!
Cordialement
Question pour ErDef, comment avez vous fait pour faire l'arrondi des plaquettes le long de celles-ci?
A partir de la 3ème série de photo (message de 12h59) les plaquettes sont arrondies. Sur les photos d'avant, les plaquettes sont encore "carrée".
L'opération n'est pas décrite et me semble assez délicate!
Cordialement
Mercury21- Bleusaille
- Messages : 6
Date d'inscription : 29/07/2022
Re: Tutoriel fabrication de plaquettes
Joli boulot ( y compris au niveau pédagogique ) !
Mais le chat il a fait quoi dans le processus ???![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png)
Mais le chat il a fait quoi dans le processus ???
![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png)
Riboul83- Membre d'honneur
- Messages : 672
Date d'inscription : 10/03/2020
Re: Tutoriel fabrication de plaquettes
Mercury21 a écrit:
Question pour ErDef, comment avez vous fait pour faire l'arrondi des plaquettes le long de celles-ci?
A main levée sur cale métallique de ponceuse à bande, différents grains ( 80 - 150 - 240 ) et vitesse linéaire adaptée suivant l'essence de bois pour ne pas la brûler avec les grains fins.
C'est délicat, oui. on peut toujours se faire la main avec un bois banal type sapin avant d'attaquer du précieux.
La finition est toujours manuelle avec des grains de 400 à 1000 sur cale bois/caoutchouc. Les lamages des vis sont toujours faits vers le grain 600, pas avant.
La ponceuse: travail sur la cale verticale à gauche, plaquette toujours verticale, tenue à droite et gauche par le bout des doigts/ongles, sans le seau d'eau dessous. Manucure gratuite assurée.
![Twisted Evil](https://2img.net/i/fa/i/smiles/icon_twisted.gif)
![Tutoriel fabrication de plaquettes Img_4613](https://i.servimg.com/u/f82/15/97/81/53/img_4613.jpg)
ErDef- Membre confirmé
- Messages : 327
Date d'inscription : 24/02/2018
Okinawa13 aime ce message
Re: Tutoriel fabrication de plaquettes
Riboul83 a écrit:Joli boulot ( y compris au niveau pédagogique ) !
Mais le chat il a fait quoi dans le processus ???
Merci.
Le chat sert au polissage final, ça donne un joli brillant. Il râle un peu mais comme je lui ai coupé les griffes, ça se gère.
ErDef- Membre confirmé
- Messages : 327
Date d'inscription : 24/02/2018
FICK1G aime ce message
